一、概述

　　1.范圍

　　GB5013第6部分詳述了橡皮絕緣電焊機電纜的技術要求。

　　每種電纜均應符合GB5013.1規定的相應要求和本部分的特殊要求。

　　2.引用標準

　　下列標準所包含的條文通過在本標準中引用而構成為本標準的條文，本標準出版時，所示版本均為有效。所有標準均會被修訂，使用本標準的各方應力求使用下列標準的*新版本。

　　GB/T2951.1-2008電纜絕緣和護套材料通用試驗方法**部分：通用試驗方法**節：厚度和外形尺寸測量-機械性能試驗

　　GB/T2951.2-2008電纜絕緣和護套材料通用試驗方法**部分：通用試驗方法第2節：熱老化試驗方法

　　GB/T2951.5-2008電纜絕緣和護套材料通用試驗方法第2部分：彈性體混合物試驗方法，**節：耐臭氧試驗-熱延伸試驗-浸礦物油試驗

　　GB5013.1-2008額定電壓450/750V及以下橡皮絕緣電纜**部分：一般要求

　　GB5013.2-2008額定電壓450/750V及以下橡皮絕緣電纜第2部分：試驗方法

　　二、電焊機電纜

　　1.型號：

　　橡套電焊機電纜： 60245IEC81 (YH)

　　氯丁或其它相當?shù)暮铣蓮椥泽w橡套電焊機電纜：60245IEC82 ( YHF)

　　2.額定電壓：

　　因?yàn)檫@個類型的電纜專用于焊接，故額定電壓不作規定。

　　3.結構：

　　　A導體：

　　　　芯數：1芯

　　　　導體應符合表1第2欄的要求。單線可以不鍍錫或鍍錫。

　　　B隔離層：

　　　　在導體周圍應外加一層由合適材料制成的隔離層。

　　　C覆蓋層：

　　　　導體和隔離層應由下列中的一種覆蓋層保護。

　　　　　a.抗張強度*小為12MPa的SE3型橡膠混合物覆蓋層，構成絕緣兼護套，其厚度應符合表1第3欄的規定值：

　　　　　b.SE4型氯丁或其他相當?shù)暮铣蓮椥泽w混合物覆蓋層，構成絕緣兼護套，其厚度應符合表1第3欄的規定值：

　　　　　c.由一層IE1型橡皮混合物絕緣、一層任選的織物帶和一層SE4型氯丁或其他相.當?shù)暮铣蓮椥泽w混合物護套組成的復合覆蓋層，其總厚度應符合表1第3欄的規定值：復合覆蓋層中的護套厚度應符合表1第4欄的規定值，如果絕緣不是擠包，則應至少由兩層組成。

　　　　　d.外徑：

　　　　　　平均外徑應在表1第5欄和第6欄規定的上下限范圍內。

　　4.試驗

　　應以表2規定的檢測與試驗檢查是否符合2.3的要求。

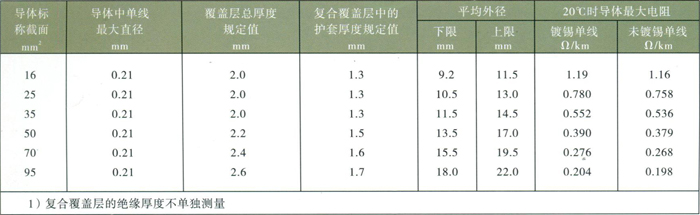

　　表1 60245IEC81 ( YH )和60245IEC82 ( YHF )型電纜的綜合數據

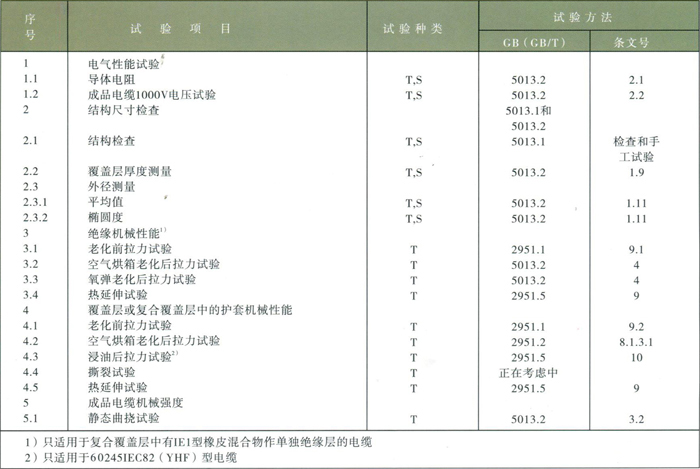

　　表2 60245IEC81 ( YH )和60245IEC82 ( YHF )型電纜的試驗
